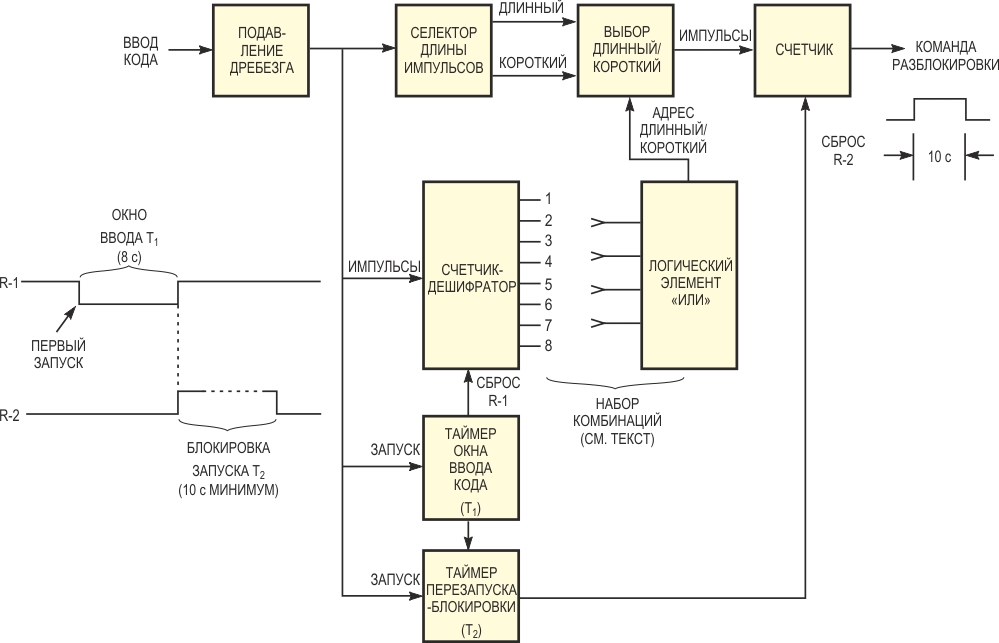

На Рисунке 1 изображена блок-схема легко программируемого однокнопочного кодового замка. Вы управляете замком, используя серию коротких и длинных импульсов от нефиксируемой кнопки, замаскированной под кнопку дверного звонка. В устройстве используются недорогие микросхемы КМОП логики. Перезапускаемый таймер T1 блокирует вводы, сделанные после окна ввода кода T1, тем самым значительно повышая степень секретности. Схема на Рисунке 2 работает следующим образом. Счетверенный логический элемент «И-НЕ» с триггером Шмитта (IC1) устраняет дребезг контактов кнопки ввода кода и с
