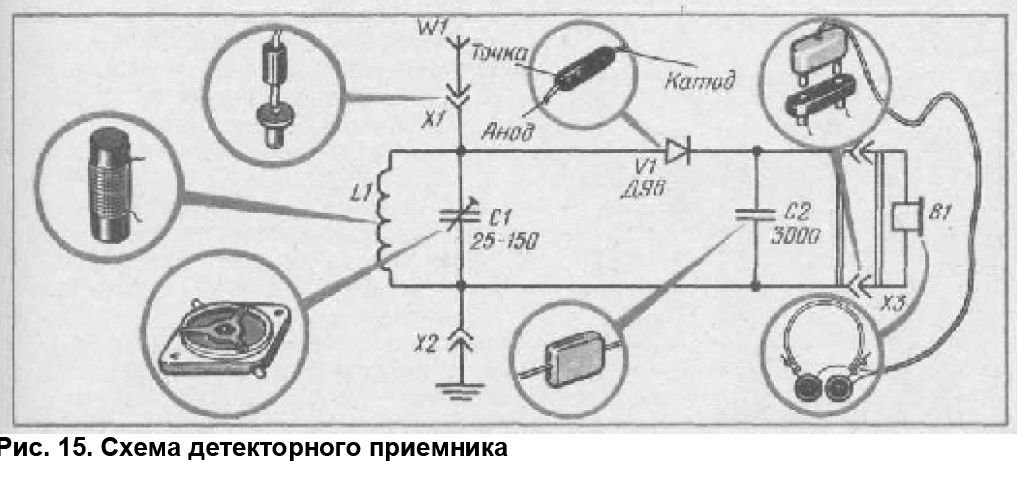

Практическое знакомство с удивительным миром электроники начнем с детекторного приемника.
Это самая простая конструкция, не требующая ни дефицитных деталей, ни источника питания. В то
же время в детекторном приемнике есть основные элементы любого современного приемника:
колебательный контур, детектор, преобразователь электрических сигналов в звуковые. Детекторному

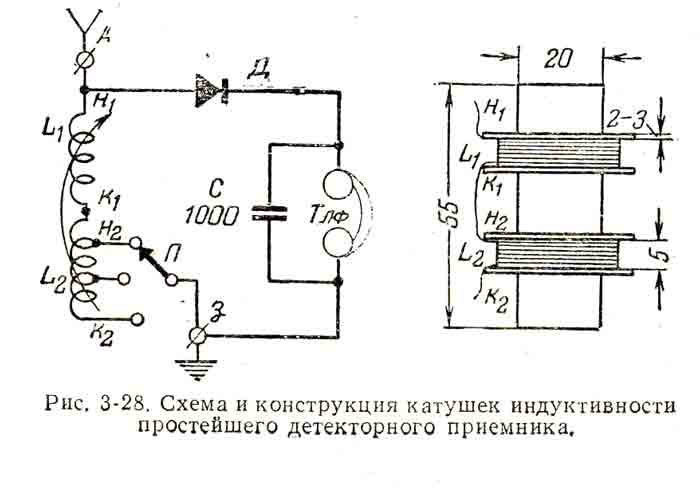

Простейший приемник (рис. 3-28)

Грубую настройку приемника (переключение поддиапазонов) производят переключателем /7, а плавную — изменением расстояния между катушками Lx и L2. Они могут быть намотаны внавал проводом диаметром 0,15—0,25 мм в любой изоляции. Катушка L2 с отводами от 70-го и 150-го витков всего содержит 290 витков; она наматывается между картонными щечками, приклеенными к каркасу. Катушка L1 — 60 витков — наматывается на картонной шпульке, которую можно передвигать по каркасу.
