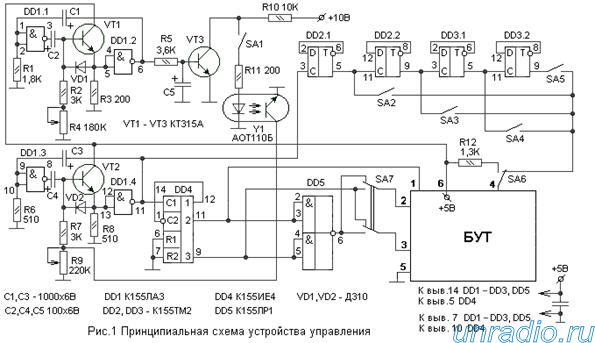

Большинство переключателей гирлянд, имитирующих эффект “бегущий огонь”, работает с постоянной частотой. Это быстро утомляет зрение. Предлагается построить автоматическое устройство с нарастающей частотой переключения. Для расширения его возможностей дополнительно введен ручной режим, обеспечивающий переключение гирлянд с постоянной частотой.

Чтобы понапрасну не горели ярким светом лампы освещения в подъезде дома, в прихожей офиса фирмы, в коридоре многокомнатной квартиры, достаточно дополнить настенный сетевой выключатель автоматом-экономом, который будет постоянно обеспечивать минимальную освещенность и только после нажатия на пусковую кнопку на несколько минут включать осветительную лампу на полную мощность. Такой автомат позволит снизить энергопотребление не менее чем вдвое.

Схема автомата, позволяющего автоматически включать вечером и выключать утром уличное освещение, представлена на рис. 91. Датчиком освещенности является фоторезистор R4. Когда он затемнен, его сопротивление велико (несколько мегаом), на входах логического элемента DD1.1 - напряжение высокого уровня, такое же напряжение на выходе элемента DD1.2. Транзистор VT1 и тринистор VS1 открыты, и уличные осветители ELI включены.

Известно, что на ночное освещение подъездов жилых домов тратится огромное количество электроэнергии, причем большую часть времени свет горит впустую. Чтобы избежать ненужных затрат энергии, необходимо оснастить подъезды домов автоматами, включающими на непродолжительное время свет только тогда, когда в этом есть необходимость. Ниже приведены схемы двух вариантов автоматов лестничного освещения.

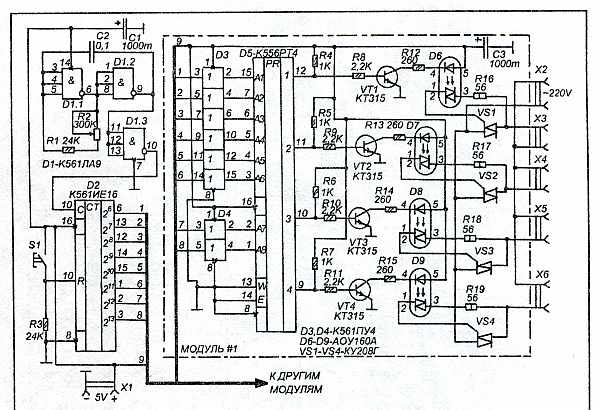

Автомат световых эффектов построен по простой, можно даже сказать типовой, схеме. Имеется мультивибратор, частоту которого можно регулировать переменным резистором, чтобы менять скорость переключения гирлянд или прожекторов. Импульсы от мультивибратора поступают на адресные входы ППЗУ, которые и определяют алгоритм переключе-ния.Особенность в том, что выходы достаточно мощные, и могут управлять нагрузками мощностью более 1000-2000 Вт. При помощи такого автомата можно обеспечить свето-оформление новогодней елки, установленной в Доме Культуры, в холле предприятия, на площади, в парке, в других публичных местах. Количество переключаемых гирлянд можно наращивать, практически бесконечно, подключая новые и новые модули ППЗУ с коммутирующими цепями (на схеме показан только один такой модуль). Применение буферных усилителей в каждом модуле ППЗУ, установленных между адресными входами и ППЗУ и выходами счетчика, снимает всякие ограничения по нагрузочной способности выходов счетчика, и дает возможность подключения практически неограниченного числа модулей.
