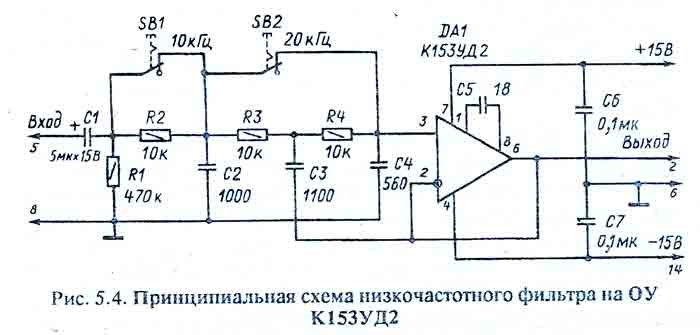

Для преобразования ФВЧ (см. рис. 5.3) в ФНЧ (рис. 5.4) следует поменять местами резисторы и конденсаторы. Элементы R2, С2, С4 образуют пассивный ФНЧ с крутизной спада АЧХ 6 дБ на октаву и частотой среза около 10 кГц, а элементы R3, R4, СЗ, С4, DA1 входят в активный ФНЧ с наклоном спада АЧХ 12 дБ на октаву и частотой среза около 20 кГц. Упрощенный расчет
