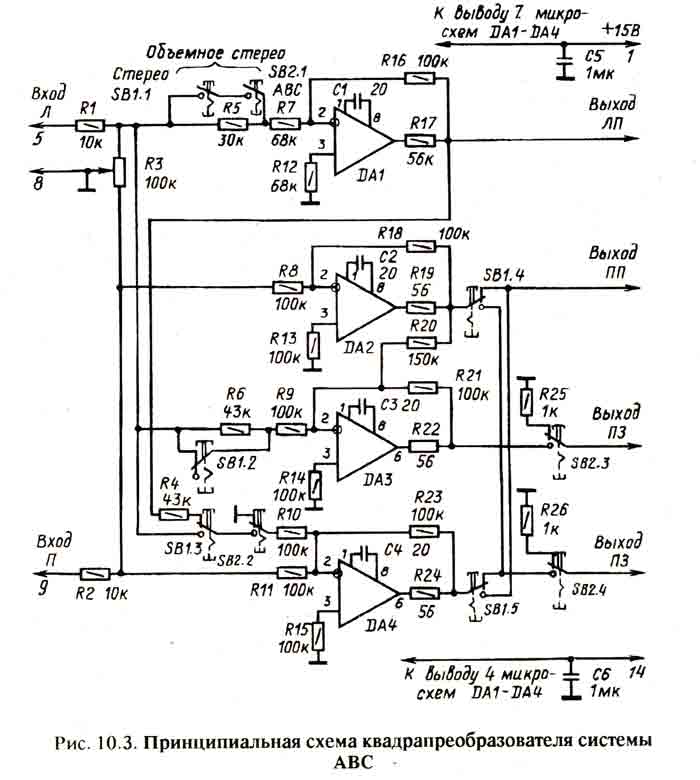

Система пространственного звучания ABC построена с учетом особенностей слухового пространственного восприятия при многоканальном воспроизведении. Полная совместимость системы ABC с обычной стереофонической системой позволяет использовать декодер ABC для прослушивания обычных стереопластинок с получением иллюзии пространственного эффекта. Схема такого декодера ABC показана на рис. 10.3. В нее входят делители, составленные из резисторов R1...R3, которые служат 5-69 129

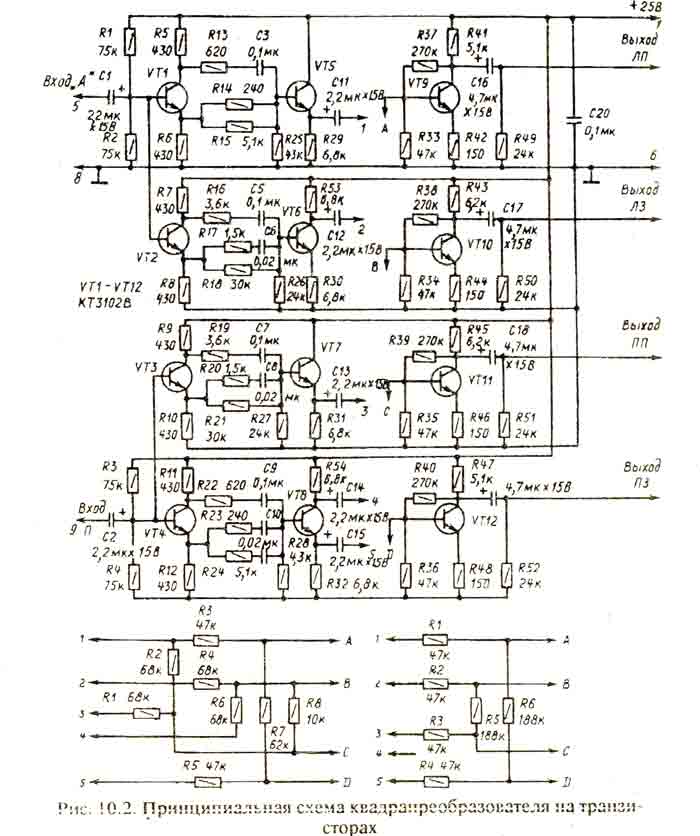

Квазиквадрафонические матричные системы (SQ, QS, ABC) позволяют легко расширить возможности имеющихся стереоусилителей. Для этого между предусилителем и оконечным каскадом необходимо подключить несложный квадрапреобразователь-декодер и ввести в устройство два дополнительных усилителя мощности. На рис. 10.2 приведена несложная схема декодера для систем SQ и QS, состоящего из входных каскадов фазовращателей (на транзисторах VT1...VT4), согласующих (VT5...VT8) и выходных (VT9...VT12) каскадов.

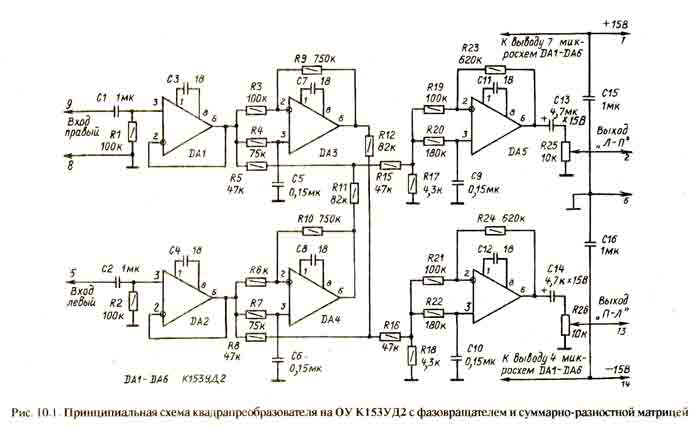

В качестве псевдоквадрафонического преобразователя часто применяются дисперсионные фазовращатели — устройства, фазовая характеристика которых описывается выражением ср = -arctgwT, где w = 2ц/ — круговая частота, т = RC — постоянная времени фазового контура, а АЧХ равномерна во всем диапазоне рабочих частот. Принципиальная схема такого преобразователя приведена на рис. 10.1.
