Автомат световых эффектов на ППЗУ

Описанный в предыдущем разделе простейший автомат световых эффектов обладает рядом существенных недостатков. Во-первых. он имеет малое количество режимов работы, во-вторых, требуется его программирование всякий раз при включении питания. Максимально эффективные автоматы световых эффектов лучше строить с использованием микросхем ППЗУ. Эти микросхемы позволяют реализовать несколько режимов работы в автомате без внешних регулировок и переключателей.

В схеме на рис. 3.4-5 предложен один из возможных вариантов такой схемы. Данный автомат световых эффектов реализует 16 вариантов переключения гирлянд, помимо этого обеспечивается автоматический перебор программ переключения гирлянд в трех режимах. Первый режим (основной) — последовательный перебор всех программ, каждая программа повторяется шестьдесят четыре раза. Второй режим — непрерывное повторение одной комбинации зажигания гирлянд. Третий режим — все источники света горят постоянно.

Схема собрана на пяти микросхемах и питается от стабилизированного источника +5 В.

Основой схемы является однократно программируемая микросхема К556РТ4. которую можно запрограммировать самостоятельно с помощью несложного программатора (рис. 3.4-6).

С тактового генератора, собранного на микросхеме DD1 (K555JIA3). поступают тактовые импульсы на вход счетчика DD2 (К555ИЕ7). Выходы счетчика соединены с адресными входами ППЗУ. Таким образом, счетчик DD2 обеспечивает последовательное обращение к шестнадцати ячейкам памяти ППЗУ, которые задают световые комбинации для одной программы. С помощью счетчика DD3 обеспечивается повторение каждой программы 64 раза.

£S режиме автоматического переоора программ (первый режим, SA1 в положении "1") на счетный вход DD3 поступают импульсы с выхода переноса счетчика DD2. Если переключатель SA2 находится в положении "S". импульсы с выхода счетчика DD3 поступают на вход микросхемы DD4, при этом происходит переключение программы после 64-х кратного ее повторения. В том случае, если SA2 находится в положении "R", то переключение программы происходит без многократного повторения.

Если переключатель SA1 переводится в положение "2". на счетчик DD4 перестают поступать импульсы переключения программ и автомат реализует ту программу, которая была инициализирована в момент установки переключателя.

В положении "3" переключателя SA3 на выходах DD5 формируется логическая единица и лампы HL1-HL4 зажигаются (независимо от положения SA1).

В качестве силовых ключей применены мощные симисто-ры, что позволиляет обойтись без силового выпрямительного моста и подключать достаточно большую нагрузку на канал (до 2 кВт при использования охлаждающих радиаторов).

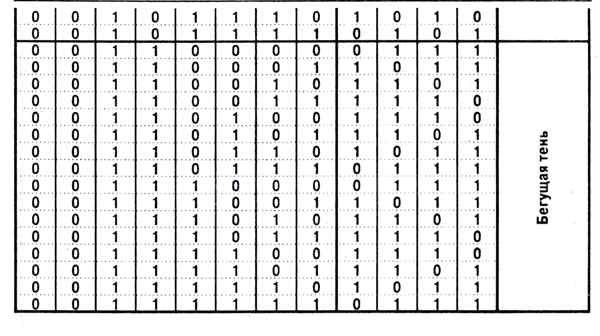

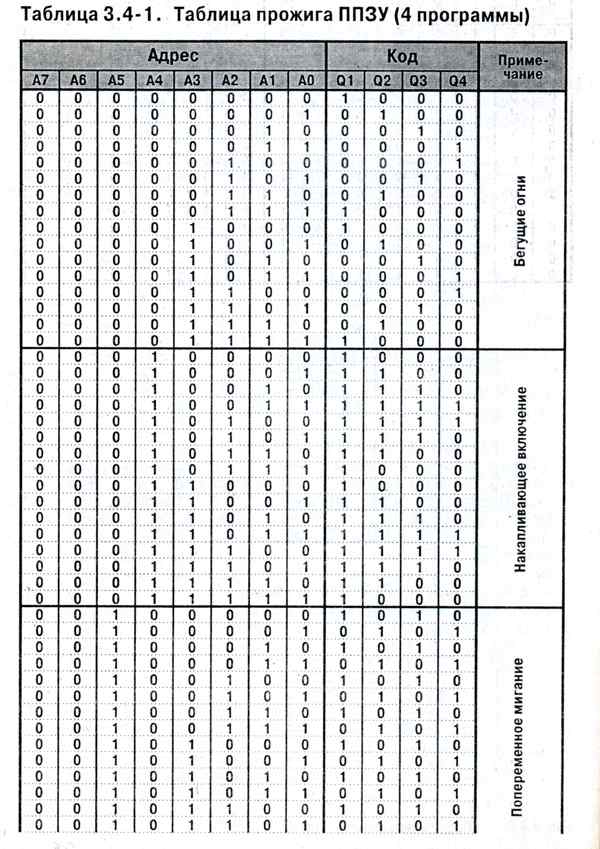

Программирование микросхемы ППЗУ К556РТ4 можно осуществить с помощью простого программатора по представленной в таблице 3.4-1 карте прошивки (в таблице даны только четыре программы, остальные прошиваются на усмотрение пользователя). Схема программатора приведена на рис. 3.4-6.

В "чистой" микросхеме К556РТ4 все ячейки содержат нули. Программирование сводится к записи единиц в нз'жные разряды нужных ячеек. Это осуществляется следующим образом. С помощью переключателей S1-S8 задают адрес ячейки, подлежащей программированию. а переключателем S10 — разряд, в который должна быть записана единица. Затем нажимают кнопку S9. При этом импульс с выхода элемента DD1.4 открывает ключ VT1, в цепь коллектора которого включено реле Р1. Контакты реле подают на программируемый разряд напряжение 12 В. Если единица записалась правильно, зажигается светодиод HL1. В случае, если запись не прошла, необходимо увеличить напряжение прожига до 13... 15 В.
