По статистике, большая половина аккумуляторов выходит из строя по причине – сульфатации пластин. По каким причинам происходит это явление я особо вдаваться не буду, но в небольшой части это связано с неправильной эксплуатацией аккумулятора. А в большей - с длительным периодом эксплуатации батареи.
Есть ряд способов обратить сульфатацию вспять, такой процесс называется – десульфатацией. Я расскажу вам, как собрать электронное устройство, способное десульфатировать пластины аккумуляторной батареи электрическими импульсами.
Достоинства электронного способа восстановления аккумуляторной батареи

Для восстановления батарею не нужно подвергать каким-либо разборкам, что так важно при восстановлении неразборных или гелевых аккумуляторов. Её даже не нужно снимать с машины, если речь идет об автомобильном аккумуляторе.
Такой метод восстановления эффективен в 80 процентах случаев – и это очень хороший процент.
По времени способ не затратный и займет у вас не более 24 часов.

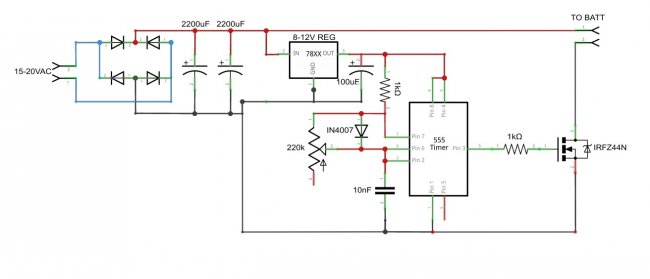

Электрическая схема

undefined

Электронное восстановление аккумулятора
Схема не замысловатая. Слева стоит выпрямительный мост со сглаживающими конденсаторами. Далее идет стабилизатор на микросхеме, который питает задающий генератор, собранный на таймере 555. Таймер в свою очередь управляет мощным полевым транзистором, который коммутирует аккумуляторную батарею с источником питания.
Подключается вся схема к выпрямительному трансформатору, с выходом вторичной обмотки вольт 15-20 переменного тока. Напряжение выпрямляется в постоянный ток до 20-25 В. Это будет основное напряжение, которое будет подаваться на батарею. Задающий генератор выдает очень короткие импульсы высокой частоты, где-то 10-35 кГц. По средствам транзисторного ключа эти импульсы поступаю на батарею.
Принцип действия

Устройство выдает аккумулятору короткие импульсы высокой амплитуды. Пик, которых может достигать величины 10-25 А. Под действием этих импульсов высокой частоты и высокой амплитуды происходит возбуждение электронов ионов, которые в свою очередь и разрушают свинцовый сульфат, и батарея восстанавливает свою емкость.
Электронное восстановление аккумулятора
Этот способ восстановления является очень действенным и помогает вернуть к жизни, казало бы, почти «убитые» аккумуляторные батареи.
Сборка устройства для десульфатации

Собрать схему можно на макетной плате. Транзистор не будет лишним установить на небольшой радиатор.
Электронное восстановление аккумулятора
Электронное восстановление аккумулятора
Процесс восстановления аккумулятора

В любом случае, перед тем как начать восстановление батареи, неплохо бы проверить наличие электролита в банках. И, при необходимости, долить дистиллированную воду.
Ну а дальше подключаем к аккумулятору как обычное зарядное устройство и периодически контролируем процесс заряда, замеряя напряжение на батарее.
Электронное восстановление аккумулятора
Электронное восстановление аккумулятора
Весь процесс может занять у вас от 1 часа до 24 часов, все зависит от емкости аккумулятора. Естественно, для автомобильных аккумуляторов оно будет больше. Так же, возможно, для АКБ с большой емкостью может потребоваться более мощный сетевой трансформатор с более высоким напряжением.
Переменным резистором регулируется частота импульсов. Вращая который, опытным путем, добиваются наилучших результатов восстановления.
За все время мне удалось восстановить не один аккумулятор. Устройство подходит как для 12-ти вольтовых батарей, так и для 6-ти вольтовых.
Электронное восстановление аккумулятора
Сморите видео
