Если не дают покоя мыши или крысы, то поможет интересная конструкция, которую можно собрать, используя набор NK316. Это ультразвуковой отпугиватель грызунов. Он эффективно защитит запасы продуктов как в квартире, так и в погребе на даче.

Уже давно было замечено, что акустические колебания высокой частоты способны отпугивать некоторых грызунов. Поэтому принцип действия отпугивателя основан на генерации ультразвуковых колебаний частотой около 23 кГц. Большинство грызунов не переносят звук (колебания) такой частоты и покидают места своего обитания. Таким образом, ваши продукты, которыми вы запасались всю осень, останутся неприкосновенными.

Ультразвуковой отпугиватель грызунов можно использовать не только для обеспечения сохранности продуктов. Его вполне можно установить в автомобиле или гараже. Таким образом, вы защитите электрическую проводку автомобиля от повреждения грызунами.

Технические характеристики

Площадь действия [м2].............................................................................20

Напряжение питания [В]...........................................................................9

Ток потребления [мА]...............................................................................50

Рабочая частота [кГц].......................................................................16—28
Описание работы ультразвукового отпугивателя грызунов

Внешний вид ультразвукового отпугивателя грызунов и его электрическая схема показаны на Рис. 1 и Рис. 2.

Ультразвуковой отпугиватель грызунов состоит из двух конструктивно объединенных блоков: задающего перестраиваемого генератора звуковой частоты (16...28 кГц), собранного на таймере NE555 (DA1), и резонансного усилителя мощности (VT1, L1).

Генератор собран по стандартной схеме включения микросхе-мы-таймера NE555 в режиме автогенератора. Последовательная цепочка С1R2 задает частоту автогенерации. Подстроечным резистором R2 можно изменять частоту генератора. Электрический сигнал звуковой частоты, снимаемый с выхода 7 DA1, подается на резонансный усилитель, нагрузкой которого служит внешний пьезоизлучатель. Благодаря резонансному эффекту, возникающему в параллельно включенных катушке L1 и пьезоизлучателе, результирующая мощность ультразвуковых акустических колебаний довольно высока. Этим и объясняется существенная площадь, на которой ультразвуковой отпугиватель эффективно работает.

Светодиод HL1 предназначен для индикации работы устройства. Резистор R5 ограничивает максимальный ток, протекающий через светодиод. Источник питания подключается к контактам XI (+) и Х4 (-). Внешний пьезоизлучатель подключается к контактам Х2 и ХЗ.

Обратите внимание на то, что необходимая частота для отпугивания грызунов определяется экспериментально и может варьироваться в широких пределах в зависимости от климатической зоны и вида грызуна!

Сборка ультразвукового отпугивателя грызунов

Перед сборкой ультразвукового отпугивателя грызунов внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

undefined

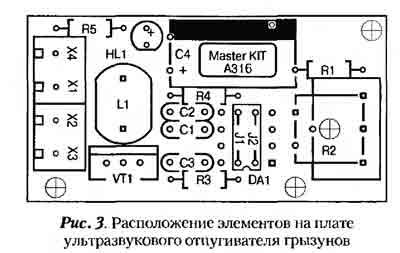

Места расположения элементов на плате ультразвукового отпуги-вателя грызунов показаны на Рис. 3. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы.
После сборки и проверки монтажа устройства подключите собранную плату к источнику питания. Проверьте полярность подключения источника питания, поскольку неправильное его подключение может привести к выходу из строя микросхемы. С помощью монтажных проводов соедините пьезоизлучатель с соответствующими контактами на плате (Рис. 3). Подайте напряжение питания. Резистором R2 экспериментально подберите необходимую частоту работы отпугивателя грызунов исходя из полученного эффекта.

undefined

Теперь ультразвуковой отпугиватель грызунов полностью готов к работе.

После успешной сборки и настройки ультразвукового отпугивателя грызунов желательно печатную плату устройства разместить в герметичном корпусе для защиты электронной схемы устройства от внешних воздействий.
