АКТИВНЫЙ ФИЛЬТР НИЗКИХ ЧАСТОТ ДЛЯ САБВУФЕРА
Предлагаемый набор позволит радиолюбителю собрать простой и надежный активный фильтр низкой частоты для сабвуферного канала. Готовое устройство по сравнению с пассивным фильтром имеет малый уровень собственных шумов, высокий коэффициент полезного действия, меньшие габаритные размеры, низкое энергопотребление и широкий диапазон питающих напряжений.
Представленный вариант активного фильтра низких частот хорошо зарекомендовал себя в работе с мощным автомобильным усилителем NM2034 (70 Вт/12 Б).
Технические характеристики
Напряжение питания [В]...................................................................3—32
Максимальный ток потребления [мА]..................................................6
Частота среза [Гц]....................................................................................100
Усиление в полосе пропускания [дБ]...................................................6
Затухание вне полосы пропускания [дБ/октаву]...........................12
Описание работы активного фильтра низких частот
Внешний вид активного фильтра низких частот и его электрическая схема показаны на Рис. 1 и Рис. 2.
Фильтр выполнен на сдвоенном операционном усилителе LM358 (DA1) и представляет собой неинвертирующий фильтр второго порядка. Светодиод HL1 предназначен для индикации работы а потенци-ометром R1 осуществляется регулировка уровня входного сигнала.
Фильтр необходимо установить между линейным выходом источника сигнала и входом сабвуферного усилителя мощности.
Сборка активного фильтра низких частот

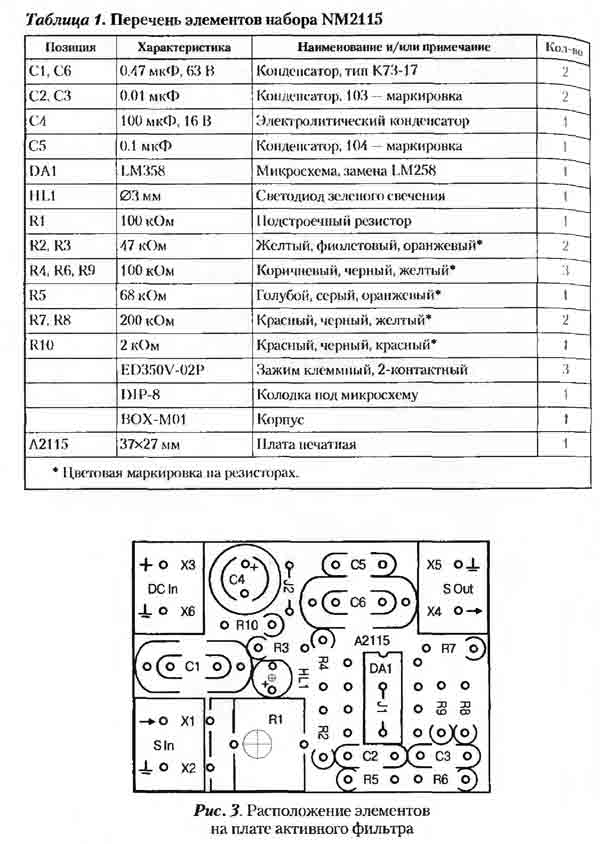

I Перед сборкой активного фильтра низких частот внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по Лгсажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.
I Перед началом сборки подготовьте проволочные перемычки J1,J2 Длиной 5 мм. Места расположения элементов на плате активного фильтра показаны на Рис. 3. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите Лчала малогабаритные, затем все остальные элементы.
После сборки убедитесь в отсутствии ошибок монтажа. Особенно внимательно проверьте правильность установки микросхемы и электролитических конденсаторов. Для настройки собранного активного •ильтра надо установить движок переменного резистора R1 в среднее ♦>ложение, подать напряжение питания и полезный сигнал и при не-°бходимости изменить уровень входного сигнала активного фильтра временным резистором R1.
Конструктивно активный фильтр выполнен на печатной плате и устанавливается в корпус BOX-MOl. Геометрия устройства позволяет Монтировать его «в разрыв» сигнального провода. Для удобства под-^ючения питающего напряжения и сигнальных проводов предусмотрены парные клеммные винтовые зажимы. Перед установкой платы фильтра в корпус BOX-MOl в его верхней крышке необходимо просверлить отверстие 04 мм для светодиода HL1 и сделать выпилы под сигнальные провода и провода питания, а в нижней крышке необходимо просверлить отверстие 05 мм для переменного резистора R1.
